Cel ćwiczenia

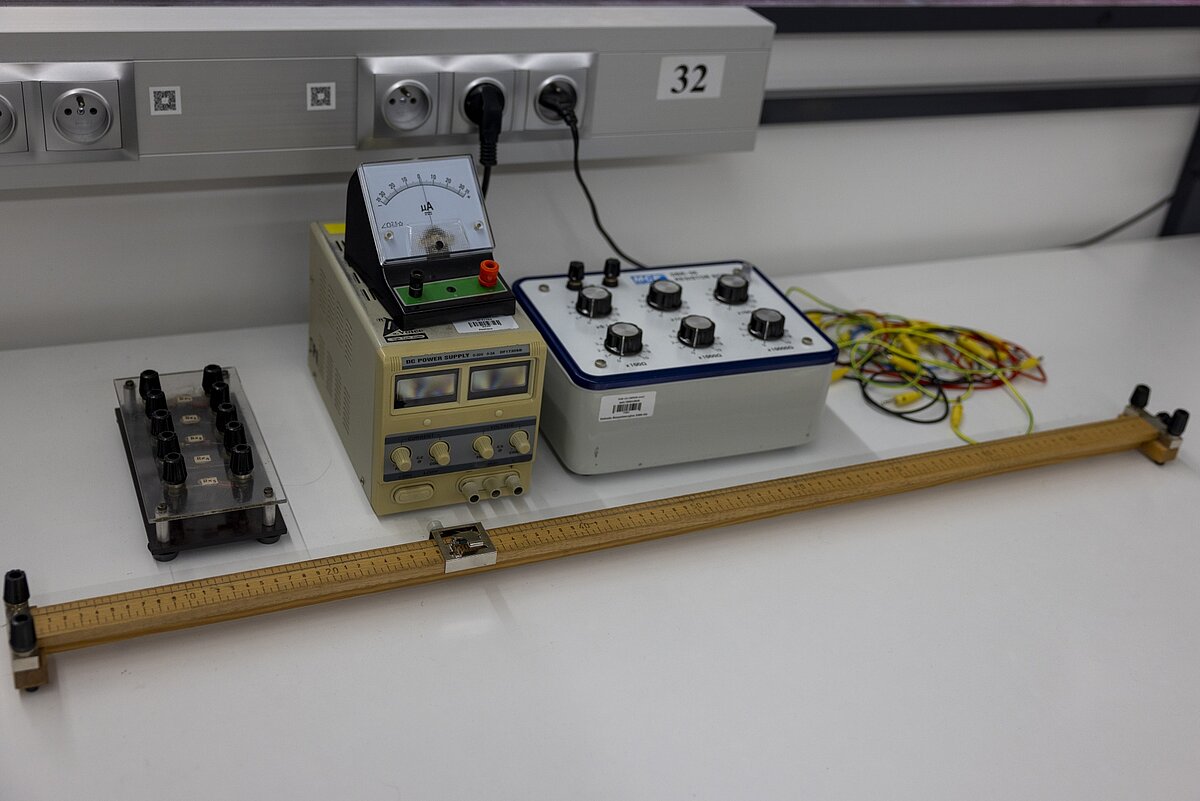

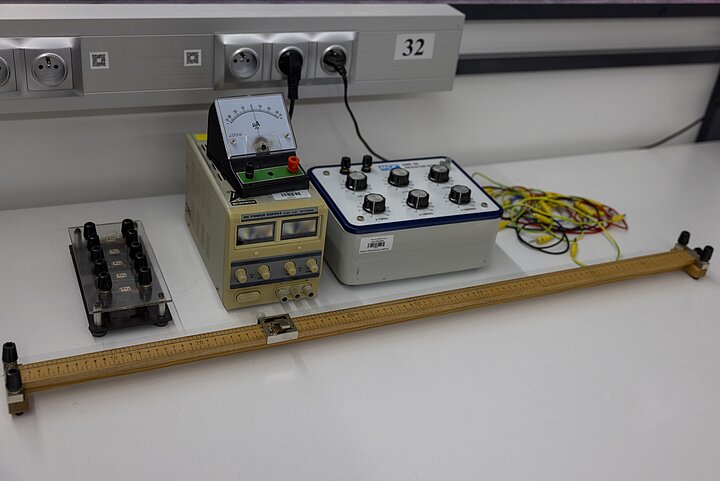

Mostek Wheatstone’a jako przykład zastosowania praw Kirchoffa do opisu złożonych obwodów elektrycznych. Pomiar nieznanych oporów oraz ich połączeń szeregowych i równoległych.
Wprowadzenie
Znalezienie wielkości napięć i prądów płynących w poszczególnych częściach obwodu elektrycznego jest zagadnieniem podstawowym w konstrukcji układów o różnym przeznaczeniu. Rozwiązywanie obwodów prądu stałego opiera się na następujących prawach:
- w węzłach sieci, tzn. w punktach wspólnych dla trzech lub więcej przewodów, algebraiczna suma natężeń prądów wpływających musi być równa zeru. To tzw. prądowe prawo Kirchoffa nazywane jest alternatywnie I prawem Kirchoffa.
- suma różnic potencjałów obliczonych kolejno wzdłuż zamkniętej pętli sieci (tzw. oczka) – tzn. drogi, która rozpoczyna się i kończy w tym samym węźle − równa się zeru. Nazywane jest napięciowym, albo II prawem Kirchoffa.
- stosunek napięcia między końcami przewodnika do natężenia prądu jest wielkością stałą, nazywaną opornością (prawo Ohma)...
Zagadnienia opracowania danych
- Niepewność typu A
- Porównanie 2 wielkości zmierzonych
Galeria
